Auskopplung von B-Kanälen einer S2M-Schnittstelle bei der Stadt Höxter
Aufgabenstellung
Für die Installation eines Fax-Servers mussten die B-Kanäle für vier S0-Schnittstellen aus einer S2M-Amtsschnittstelle der Tk-Anlage ausgekoppelt werden. Der Fax-Server konnte nicht hinter die Tk-Anlage angeschlossen werden, da diese auf den digitalen Ports das nationale ISDN-Protokoll 1TR6 ausgibt, der Fax-Server jedoch das harmonisierte europäische Protokoll EDSS1 benötigt.
Die Lösung
Der Einsatz des NovaTec Network Multiplexer NNM ermöglicht die Auskopplung von B-Kanälen aus einem S2M-Strang. Die Adressierung der in Frage kommenden B-Kanäle erfolgt bei der Stadt Höxter über den Rufnummernplan über eine vorgestellte Kennziffer. Somit werden alle kommenden Rufe, welche in der Rufnummer diese Kennziffer tragen nicht zur Tk-Anlage geleitet, sondern über eine der vorhandenen S0-Schnittstellen an den Fax-Server vermittelt, der dann seinerseits den Ruf annimmt und das Fax empfängt. Alle kommenden Rufe, die nicht diese Kennziffer tragen, werden über eine S2M-Schnittstelle des NNM an die Tk-Anlage weitergeleitet und dort an die Zielteilnehmer vermittelt.
Die Realisierung

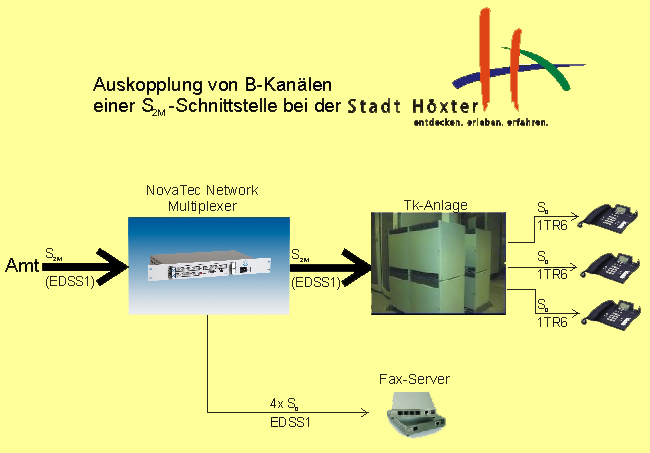

Der NovaTec Network Multiplexer – NNM wurde an die vorhandene Leitung der S2M-Schnittstelle zwischen der Tk-Anlage und dem öffentlichen Amt eingeschleift. Ferner dienen vier S0-Schnittstellen zum Anschluss des Fax-Servers.
